36 W soojusjuhtimise kaalutlusedIntegreeritud T8 lambid suletud korpustes
LED-valgustussüsteemide projekteerimisel on soojusjuhtimine kriitilise tähtsusega tegur, mis mõjutab otseselt jõudlust, töökindlust ja eluiga. Tekib pakiline küsimus seoses suletud sulgudes töötavate 36 W integreeritud T8 lampidega: kas pinnatemperatuuri korral 90 kraadi ja 40 kraadise ümbritseva keskkonna temperatuuril on vaja soojuse hajutamiseks tugineda alumiinium-magneesiumisulamist torude seintele? Lisaks, kas keraamiliste substraadi draiverimoodulite soojustakistus on väiksem või võrdne 10 kraadi /W Ø26 mm ruumis? See artikkel uurib neid termilisi väljakutseid ja võimalikke lahendusi

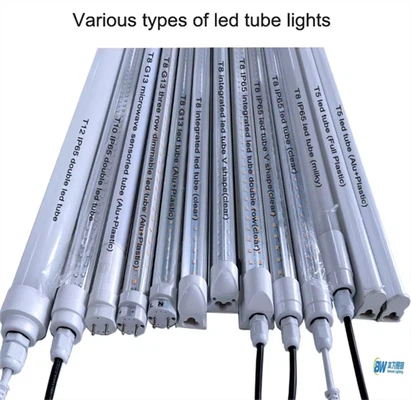

Suletud korpused loovad LED-valgustuse jaoks vaenuliku soojuskeskkonna. Erinevalt avatud konstruktsioonidest, mis võimaldavad loomulikku konvektsiooni ja kiirgussoojusülekannet ümbritsevale õhule, hoiavad suletud klambrid kinni lambi tekitatud soojuse, mis viib kumulatiivse temperatuuritõusuni. 36 W integreeritud T8 lampide puhul tekitab soojusvoo tihedus -määratletuna väljundvõimsusena pindalaühiku kohta- märkimisväärse termilise pinge. 40-kraadise ümbritseva keskkonna temperatuuril näitab 90-kraadine pinnatemperatuur 50-kraadist temperatuuride erinevust, mis rõhutab vajadust tõhusate soojuse hajumise radade järele, et vältida LED-kiipide ja draiveri komponentide liigtemperatuure.
Alumiinium-magneesiumisulamist toruseinad mängivad sellistes tingimustes soojusjuhtimises asendamatut rolli. Need sulamid pakuvad erakordset soojusjuhtivust, mis jääb tavaliselt vahemikku 100 kuni 200 W/(m·K), mis ületab tunduvalt plasti või klaasi alternatiivide jõudlust. See kõrge juhtivus võimaldab tõhusalt soojust kanda lambi sisemistelt komponentidelt toru välispinnale. Suletud keskkondades, kus õhuringlus on piiratud, toimib sulami suur pindala esmase jahutusradiaatorina, hõlbustades soojuse hajumist kiirguse kaudu ja juhtivust kronsteini struktuurile. Ilma selle metallilise soojust hajutava-struktuurita koguneks soojus suletud korpusesse kiiresti, tõstes komponentide temperatuurid üle ohutute tööpiiride ja põhjustades enneaegset riket või valgusvõimsuse märkimisväärset halvenemist.
Alumiinium{0}}magneesiumisulamist torude konstruktsioon parandab veelgi nende soojustõhusust. Nende silindriline kuju tagab ühtlase soojusjaotuse lambi ümbermõõdul, vältides kuumpunkte, mis võivad komponentide terviklikkust kahjustada. Materjali mehaanilised omadused võimaldavad ka õhukese-seinaga konstruktsiooni, maksimeerides LED-moodulite siseruumi, säilitades samas piisava konstruktsioonitugevuse ja soojusjuhtivuse. Põhimõtteliselt toimib sulamist torusein nii kaitseümbrisena kui ka kriitilise soojussillana lambi soojusallikate ja väliskeskkonna vahel.
Juhtmooduli jõudluse osas on keraamilise substraadi tehnoloogia elujõuline lahendus madala soojustakistuse saavutamiseks kitsastes ruumides. Keraamilised materjalid nagualumiiniumoksiid (Al₂O₃) ja alumiiniumnitriid (AlN) pakuvad traditsiooniliste FR4 trükkplaatidega võrreldes paremat soojusjuhtivust.Eelkõige AlN keraamika tagab soojusjuhtivuse kuni 200 W/(m·K), vähendades oluliselt soojusülekande takistust elektroonikakomponentidelt aluspinnale. See omadus on oluline draiverimoodulite jaoks, mis töötavad T8 lampide konstruktsioonide Ø26 mm ruumiliste piirangute piires.
Soojustakistuse saavutamine, mis on väiksem või võrdne 10 kraadi/W sellises kompaktses ruumis, sõltub mitmest konstruktsioonitegurist. Keraamilise substraadi paksus mõjutab otseselt soojustõhusust -õhemad aluspinnad vähendavad juhtivustakistust, kuid peavad säilitama struktuuri terviklikkuse. Tõhusad termilised läbiviigud ja vasejälgede disain keraamilisel aluspinnal loovad madala takistusega rajad soojuse voolamiseks soojust genereerivatest komponentidest, nagu MOSFET-id ja kondensaatorid, substraadi pinnale. Lisaks minimeerib keraamilise substraadi ja alumiinium{7}}magneesiumisulamist toruseina vaheline tihe kontakt, mida sageli hõlbustavad kõrge soojusjuhtivusega termilise liidese materjalid (TIM-id), mis minimeerib soojusülekandeahela kontakti takistust.
Simulatsiooniandmed toetavad selle lähenemisviisi teostatavust. Keraamilise substraadi draiverimoodulite termiline modelleerimine Ø26 mm ruumides näitab, et optimeeritud komponentide paigutuse, kõrge -juhtivusega keraamiliste materjalide ja õige liidese disainiga on võimalik saavutada nii madalad soojustakistuse väärtused kui 6–8 kraadi /W. Need tulemused vastavad nõutavaleVähem kui 10 kraadi /W või sellega võrdnespetsifikatsioon, mis näitab, et keraamilised aluspinnad suudavad tõhusalt juhtida soojust piiratud T8-lampide keskkondades, kui need on seotud sobivate disainistrateegiatega.
Alumiinium{0}}magneesiumisulamist toruseinte ja keraamilise substraadi draiverimoodulite vaheline sünergia loob tervikliku soojusjuhtimissüsteemi. Keraamiline põhimik kogub ja edastab tõhusalt elektroonikakomponentide soojust, sulamist torusein aga hajutab selle soojuse väliskeskkonda. See koostööpõhine lähenemine käsitleb nii lokaalset soojuse teket juhis kui ka süsteemi{3}}taseme soojuse akumuleerumist suletud korpuses.
Kokkuvõtteks võib öelda, et alumiinium{0}}magneesiumisulamist toruseinte kasutamine soojuse hajutamiseks 36 W integreeritud T8 lampides, mis töötavad suletud sulgudes 40 kraadise ümbritseva õhu temperatuuril, ei ole mitte ainult kasulik, vaid vajalik termilise rikke vältimiseks. Samal ajal suudavad keraamilise substraadi draiverimoodulid saavutada Ø26 mm ruumis nõutava soojustakistuse 10 kraadi/W või sellega võrdne, kui need on optimeeritud materjali valiku, konstruktsiooni ja soojusliidese projekteerimise kaudu. Need tehnoloogiad koos moodustavad tugeva soojusjuhtimise lahenduse, mis tagab usaldusväärse töö isegi suletud korpuste keerulistes tingimustes.
