Puhta ruumi valgustuse spektraalkood: fotokeemiliste protsesside kaitsmine merevaigukollaste LED-idega
Pooljuhtide tootmise, biofarmatseutiliste ainete ja täppiskeemiatööstuse mikroni- ja nano{0}}mõõtkavas on keskkonnakontrolli ranged reeglid ette nähtud. Siiski on sageli tähelepanuta jäetud, kuid kriitiline keskkonnamuutujakerge. Traditsioonilisele valgele valgustusele omane ultraviolettkiirgus ja lühikese lainepikkusega{1}}sinine valgus toimib nähtamatu saasteainena ja protsesside hävitajana.fotokeemiliselt tundlikud materjalidnagu fotoresistid, teatud bioloogilised reaktiivid ja valgustundlikud ühendid. Selle vastu võitlemiseks on kaasaegsed kõrgekvaliteedilised-puhasruumid võtnud kasutusele peamise optilise strateegia:merevaigukollane LED valgustus. See pole mõeldud õhkkonna jaoks, vaid täpsel lainepikkuse juhtimisel põhinev kavandatud kaitseskeem.
Võrdlev analüüs: puhasruumi valgustuse spektristrateegiad
Merevaigukollase LED-valgustuse vajalikkuse selgeks mõistmiseks võrreldakse allolevas tabelis erinevate valgustuslahenduste toimivust puhaste ruumide keskkondades, mis hõlmavad valgustundlikke materjale.
| Valgustuse tüüp | Tüüpiline spektraalprofiil | Esmane oht fotokeemiliselt tundlikele materjalidele (nt fotoresist) | Mõju personalile | Üldine hinnang ja sobivad rakendused |
|---|---|---|---|---|
| Traditsiooniline fluorestseeruv/metallhalogeniid | Lai pidev spekter, milles on palju ultraviolett- (UV) ja sinist{0}}violetset valgust. | Väga kõrge risk. UV (<400nm) carries high energy, capable of directly triggering unintended polymerization or decomposition of photoresist. Blue light (400-500nm) may also activate certain photo-initiators, causing material performance drift or failure. | Tuntav virvendus ja helk, mis põhjustab pikkade vahetustega visuaalset väsimust. | Ei sobifotolitograafia alade jaoks. UV-leke ja lai spekter kujutavad endast lõplikke protsessiriske. |
| Standardne valge LED | Spektril on terav tipp sinises piirkonnas (~ 450 nm), mis muudetakse fosfori abil valgeks; minimaalne UV-kiirgus. | Keskmine kuni kõrge risk. Kuigi see on praktiliselt UV-vaba, võib kõrge-energiaga sinine tipp mõjutada teatud lainepikkuste suhtes tundlikke fotoresiste, mis kujutab endast ebakindlat ohtu. | Valgus on kontsentreeritud; pimestamise kontroll sõltub kinnitusdetailide konstruktsioonist. Madala kvaliteediga-tooted võivad tekitada sinise valguse ohu. | Sobib valguse{0}}tundlikele aladele: kokkupanek, ülevaatus, pakendamine. Enne litograafialahtrites kasutamist on vaja ranget spektraalse ühilduvuse valideerimist. |
| Kollane LED (nt 590 nm) | Kitsas spekter, tipp on keskel580-600 nmkollane-kollane piirkond, filtreerides praktiliselt kogu valgusealla 500 nm(sinine, violetne, UV). | Väga madal risk. Selle madalam footoni energia ei ole piisav fotokeemiliste reaktsioonide käivitamiseks enamikus fotoresistides ja tundlikes materjalides, pakkudes ohutut "optilist akent". | Pehme valgus, vähendab oluliselt pimestamist ja võrkkesta sinise valgusega kokkupuudet, vähendades visuaalset koormust pikemate tööülesannete ajal. | Põhirakendus: fotolitograafia lahtrid, fotoresistkattega pinnad/ladustamisalad, bioloogilised valgustundlikud laborid, täppiskeemilise sünteesi tsoonid. Standardlahendus kaitseksfotokeemiliselt tundlikud materjalid. |
| Häälestatava spektri LED-süsteem | Programmeeritav lülitus valge ja merevaigukollase valguse vahel või laiemalt. | Kontrollitud risk. Võimaldab dünaamilist reguleerimist vastavalt protsessi vajadustele: kõrge-CRI valge visuaalsete ülesannete jaoks mitte-tundlikes faasides; tundlike toimingute jaoks lülitub koheselt turvalisele merevaigukollasele režiimile. | Maksimaalne paindlikkus, optimeerib inimtegurid erinevate ülesannete jaoks. | Tulevi{0}}vaatav lahendus. Ideaalne uurimis- ja arenduskeskuste või paindlike tootmisliinide jaoks, millel on mitu protsessivoogu, tasakaalustades ohutust ja tõhusust. |
*Märkus. Fotoresistidel on erinevad spektritundlikkuse kõverad (nt g-joon, i-joon, KrF, ArF, mis vastavad erinevatele UV-ribadele), kuid nad on üldiselt tundlikud lühikese-lainepikkusega valguse suhtes. Merevaikkollaste LED-ide ~590 nm tipp on konstrueeritud kompromissmaksimaalselt vältidatavalised aktiveerimisribad, pakkudes samas piisavat visuaalset valgustust.*
Tehniline analüüs: kuidas merevaigukollased LED-id loovad "optilise barjääri"
Lainepikkuse filtreerimise füüsika
Fotokeemilisi reaktsioone käivitab footoni energia (E=hc/λ). UV- ja sinine valgus on lühikese lainepikkusega ja suure energiaga, mis on piisav keemiliste sidemete purustamiseks või moodustamiseks valgustundlikes materjalides (nt foto-happegeneraatorid fotoresistis). poolt kiiratavad footonidmerevaigukollased LED-idumbes kell590 nm have energy of about 2.1eV, far below the threshold (typically >3,0 eV), mis on vajalik enamiku fotoresistide aktiveerimiseks, vältides füüsiliselt juhuslikku säritust. See loob sisuliselt alainepikkuse{0}}spetsiifiline turvabarjäärjaoksfotokeemiliselt tundlikud materjalidpuhasruumi sees.

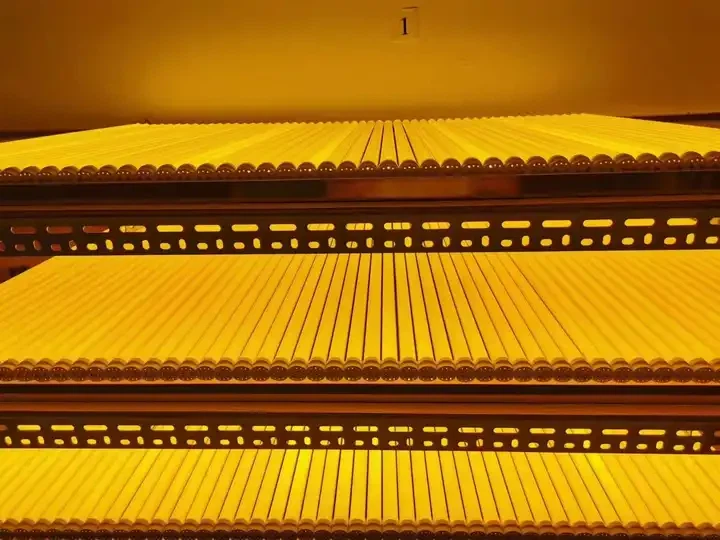

LED-tehnoloogia omased eelised
Nagu apuhasruumi valgustusallikas, LED-id pakuvad kaasasündinud eeliseid:
Puhas, kontrollitav spekter: Täpsed pooljuhtmaterjalid ja fosforitehnoloogia annavad kitsa merevaiguvärvi spektriei UV- ega IR-kiirgust.
Madal soojuskiirgus: Kõrge fotoelektrilise muundamise efektiivsus tähendab palju vähem kiirgussoojust kui metallhalogeniidlambid, mis vähendab tooriku temperatuuri kõikumise või materjali termilise lagunemise ohtu.
Pikk eluiga ja stabiilsus: Eluiga üle 50 000 tunni minimeerib sagedasest inventari vahetamisest tuleneva saastumise riski, mis võib rikkuda puhta ruumi terviklikkust.
Puhasruum-Kohanduv disain
Pühendunudpuhasruumi LED-valgustid(nt süvistatavad trofferid, suletud allvalgustid) ei ole lihtsalt valgusallikad, vaid osa saastetõrjest:
Suletud ehitus: IP65 või kõrgem reiting, mis takistab osakeste eraldumist sisemistest komponentidest ja võimaldab põhjalikku puhastamist.
Siledad, puhastatavad pinnad: Pinnad on õmblusteta ja vastupidavad keemilistele desinfektsioonivahenditele.
Tasapinnaline paigaldus: Paigaldatud tasemel koosT-varrastest laedtolmu kogunemise ja õhu turbulentsi vältimiseks.
Rakendamise kaalutlused ja parimad tavad
Planeerimisel anmerevaigukollane LED puhasruumi valgustussüsteem, on vaja terviklikku lähenemist:
Valgustus ja ühtlus: Peab vastama standarditele (nt puhasruumide projekteerimiskoodid), tagades täppistööde jaoks piisava ja ühtlase valgustatuse (tavaliselt 300-500 luksi) töötasanditel.
Hädavalgustuse integreerimine: Ohutus-avariivalgustus peab olema eraldi konstrueeritud, kasutades ka mitte-häirivaid lainepikkusi.
Hämardamine ja stseeni juhtimine: sissehäälestatava spektri puhasruumi valgustussüsteemides peaksid juurdepääsukontrollid vältima volitamata ümberlülitumist ohtlikele spektraalrežiimidele tundlikes piirkondades.
KKK
K1: Kas kõik fotoresistid on tundlikud ainult UV-valgusele? Kas 590 nm merevaigukollane tuli on täiesti ohutu?
V1: Ei. Enamik fotoresiste on mõeldud kindlatele UV-ribadele (nt 365 nm i-joon, 248 nm KrF). Kuid mõnede täiustatud materjalide või erikemikaalide tundlikkus võib ulatuda nähtava sinise{8}}rohelise vahemikku. Seetõttu590nm LEDon universaalne strateegiariski oluliselt maandada. Konkreetsete protsesside puhul konsulteerige materjali tarnijaga ja tehke sedaspektraalse ühilduvuse testimine.
2. küsimus: kas pikaajaline-kollase valguse all töötamine mõjutab operaatori värviotsust?
A2: Jah. Täpne värvide eristamine on monokromaatilise merevaigukollase valguse korral võimatu. Lahendused hõlmavad tavaliselt järgmist:
Tsoneerimine: Piirake puhast merevaigukollast valgust ainult kriitiliste materjalide{0}}käitlemise piirkondadega.
Lokaliseeritud valge valgus: Kasutagehäälestatava spektriga LED-valgustidvõi spetsiaalne kõrge{0}}CRI valge töövalgustus ülevaatusjaamades, mis tagab tundlike materjalide kasutamise ajal varjestuse.
Häälestatavad süsteemid: Kasutage aktiveeritavaga esmast merevaigukollast ümbritsevat süsteemikõrged-CRI valged LED-tuled.
Q3: Mis vahe on merevaigukollase LED-valgustuse ja "kollaste lampide" vahel?
V3: Traditsioonilistel "kollastel lampidel" (nt naatriumiaur või kollaste filtritega lambid) võivad olla ebapuhtad spektrid koos kahjuliku lühilainepikkuse emissiooniga, madalam tõhusus ja halb värviedastus. Kaasaegnemerevaigukollased LED-idon tahkis{0}}täpselt konstrueeritud spektritega, mis ei taga energialeket väljaspool sihtlainepikkust (nt 590 nm). Need pakuvad suuremat tõhusust ja töökindlust ning on loodud tooted kõrgete{5}}standardsete keskkondade jaoks, nagupooljuhtide valmistamise rajatised.
Q4: Kuidas kontrollida, kas puhasruumi valgustussüsteem vastab fotokeemilistele ohutusnõuetele?
A4: kaks peamist mõõtmist on olulised:
Spektri kiirguse mõõtmine: Kasutage spektromeetrit, et mõõta spektraalvõimsuse jaotust töötasandil, kinnitades kiirgustihedust materjali tundlikes ribades (nt<500nm) is below its safety threshold.
Ümbritseva valguse lekke kontroll: Veenduge, et tundlikku tsooni ei lekiks erineva spektriga väline valgus (nt päevavalgus akendest, valge valgus külgnevatest aladest), mida tavaliselt juhitakse korralike korpuste ja õhulukkude kaudu.
K5: Kas olemasolevate puhaste ruumide valge LED-valgustusega moderniseerimiseks on olemas kompromisslahendusi?
V5. Kui armatuuri täielik asendamine ei ole teostatav, kaaluge järgmisi riski{1}}maandamismeetmeid.
Lisage optilised filtrid: Paigaldage pika-pääsfiltrid (nt 500 nm lõigatud-) olemasolevate seadmete kohale, kuigi see vähendab tõhusust ja võib mõjutada soojusjuhtimist.
Protsessi varjestus: rakendage kõigi tundlike materjalide mahutite ja avatud protsessietappide jaoks ranget valgust{0}}tihedat varjestust.
Tsoneerimine ja ajastamine: koondage valgustundlikud{0}toimingud kindlatesse piirkondadesse/ajal, kasutades kaasaskantavat merevaiguvärvi valgustusseadet.
Pikaajalise-protsessi stabiilsuse ja vastavuse tagamiseksspetsiaalse merevaigukollase LED-puhasruumi valgustussüsteemi paigaldamineon endiselt kõige usaldusväärsem ja põhimõttelisem lahendus.
Märkmed ja allikad
Fotoresisti spektritundlikkuse andmed viitavad suuremate tarnijate (nt JSR, TOK, Shin-Etsu) tehnilistele andmelehtedele.
Puhasruumi valgustuse projekteerimisstandardite viitenõuded sellistes koodides naguPuhta ruumi disaini standardidja asjakohased SEMI (Semiconductor Equipment and Materials International) standardid.
LED spektraalkarakteristikud ja fotobioloogilised ohutusandmed, viide IEC 62471 ja asjakohased IESNA tehnilised dokumendid.
Fotokeemilisi materjale mõjutava lühikese-lainepikkusega valguse põhimõte põhineb fotokeemia põhiseadustel (nt Stark-Einsteini seadus) ja foto-indutseeritud polümerisatsioonimehhanismide uurimisel.
Puhasruumi valgustite konstruktsiooninõuded põhinevad spetsiaalsete puhaste ruumide valgustite tootjate (nt Luft, Terra Universal) projekteerimisspetsifikatsioonide ülevaatel.
