Spektri valdamine: tehnika tagaValge/RGB kahe{0}}värvipaneeli allvalgustuse juhtimine ja värvitruudus

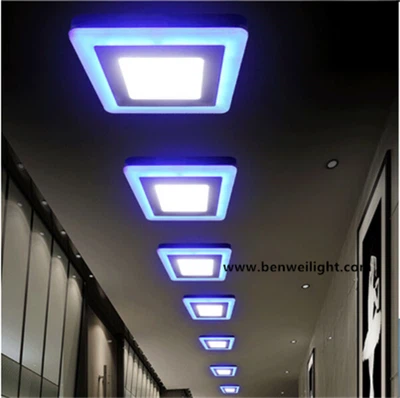

Valge/RGB kahevärvilised{0}}allvalgustid esindavad tänapäevase valgustuse mitmekülgsuse tippu, ühendades sujuvalt funktsionaalse valgustuse dünaamilise õhkkonnaga. Tuunitava valge valguse (nt 2700K–6500K) ja erksate RGB-värvide sõltumatu või segajuhtimise saavutamine, tagades samas laitmatu värvitäpsuse ja ühtlase valgusväljundi, nõuab keerukat projekteerimist mitmes valdkonnas. Lahkame nende intelligentsete valgustite toitetehnoloogiat.
1. Arhitektuurne sihtasutus: Driver Topology & Control Logic
Põhiväljakutse seisneb kahe erineva valgusallika sõltumatus haldamises ühes valgustis: häälestatav valge LED-massiivi (tavaliselt kombineerib külma valge ja sooja valge kiipe) ja RGB LED-massiivi (punased, rohelised, sinised kiibid). See nõuab keerukat draiveri arhitektuuri:
Jagatud-kanali draiveri kiibid:See on kõige levinum ja paindlikum lähenemisviis suure jõudlusega{0}}allvalgustite jaoks.
Struktuur:Kasutab häälestatava valge (TW) massiivi ja RGB massiivi jaoks eraldi spetsiaalseid draiveriahelaid (kanaleid). Sageli võib TW kanal ise olla jagatud kaheks alamkanaliks{1}}CW ja WW LED-ide jaoks. RGB-kanalil on kolm alam-kanalit (R, G, B).
Juhtimine:Iga kanal/alam{0}}kanal võtab keskmikrokontrollerilt (MCU) vastu sõltumatuid impulsi laiuse modulatsiooni (PWM) või konstantse voolu vähendamise (CCR) signaale. See võimaldab CW, WW, R, G ja B elementide täpset ja individuaalset hämardamist.
Eelised:Võimaldab tõelise sõltumatu kontrolli. Valget valgust saab sujuvalt häälestada kogu CCT vahemikus, ilma et see mõjutaks RGB-d, ja vastupidi. Segamisrežiimid (nt peene RGB varjundi lisamine konkreetsele valgele) saavutatakse asjakohaste valge- ja värvikanalite samaaegse hämardamisega. Pakub suurepärast granulaarsust ja minimeerib häireid kahe valgussüsteemi vahel. Hõlbustab suurema võimsuse käsitsemist kanali kohta.
Puudused:Keerulisem PCB disain, potentsiaalselt suurem komponentide arv ja maksumus.
Integreeritud IC-lahendused:Arenevad väga integreeritud draiveri IC-d ühendavad mitu kanalit üheks kiibiks.
Struktuur:Üks IC võib sisaldada näiteks 5 sõltumatut väljundkanalit (CW, WW, R, G, B) või RGBW juhtimisloogika jaoks optimeeritud kombinatsiooni.
Juhtimine:MCU suhtleb integreeritud draiveri IC-ga selliste protokollide nagu I2C, SPI või patenteeritud liideste kaudu, saates käske iga kanali soovitud heledustaseme jaoks. IC tegeleb keeruka PWM-i genereerimise ja voolu reguleerimisega sisemiselt.
Eelised:Lihtsustatud PCB paigutus, potentsiaalselt vähendatud komponentide arv ja plaadi suurus. Sisaldab sageli täiustatud funktsioone, nagu sisseehitatud-termokaitse, tõrketuvastus ja sujuvamad hämarduskõverad. Lihtsam püsivara arendamine.
Puudused:Võib pakkuda vähem paindlikkust väga suure võimsusega-rakenduste jaoks, võrreldes diskreetse jagatud-kanalikujundusega. Konkreetse IC valik võib teatud juhtimisfunktsioonid lukustada. Maksumus võib varieeruda.
Kohtuotsus:Kuigi integreeritud IC-d koguvad üha suuremat osa, eriti kesk{0}}ja nutikate{1}}toodete puhul,tipptasemel-kahevärvilised-värvipaneelide allvalgustid toetuvad valdavalt tugevale jagatud-kanalidraiveri arhitektuurilemaksimaalse paindlikkuse, sõltumatu juhtimistäpsuse ja ühtlase paneelivalgustuse jaoks vajaliku võimsuse käsitsemise tagamiseks. MCU toimib juhina, tõlgendades kasutaja sisend- või automatiseerimiskäske ja tõlkides need iga draiverikanali jaoks täpseteks PWM-signaalideks.
2. Valguse segamise alkeemia:Värvihälbe vältimine
Sihtvärvi saavutamine – olgu see siis konkreetne CCT, nagu 4000K või ergas RGB-toon – nõuab üksikute LED-kiirguste täiuslikku segamist. Värvihälve (valgusvõimsus erineb oluliselt sihtmärgist) ja ebaühtlased valguslaigud (nähtav värvieraldus või "laigud") on kriitilised vead. Nendega võideldakse järgmiselt:
Täppispakkimine (sorteerimine):See onesimene ja kõige olulisem kaitse.
LED-idel, isegi samast partiist, on oma kromaatilisuses (x,y värvikoordinaadid) ja edasisuunas pinges väikesed kõikumised. Tootjad testivad ja sorteerivad (salve) LED-e väga rangete tolerantsirühmadesse.
Tuunitav valge:CW ja WW LED-id ei ole ühendatud mitte ainult heleduse, vaid ka nende spetsiifilise värvilisuse ja CCT tõttu. Tihedalt ühendatud CW ja WW LED-ide kasutamine tagab prognoositava CCT segunemise kogu vahemikus.
RGB:Punased, rohelised ja sinised LED-id on domineeriva lainepikkuse ja heleduse tagamiseks tihedalt ühendatud. See tagab, et sama voolutasemega sõites annavad erinevad valgustid sama tooni.
Tagajärg:Halvasti ühendatud LED-ide kasutamine muudab värvide ühtlase segamise mitme valgusti vahel võimatuks ja põhjustab kõrvalekaldeid ühes valgustis.
Optilise inseneri meisterlikkus:Füüsiline paigutus ja levik on ülimalt olulised.
LED-massiivi paigutus:CW, WW, R, G ja B LED-id on paigutatud kõrgelt optimeeritud, sageli juhuslikult või vaheldumisi kogu paneeli pinnale. See hoiab ära sarnaste värvide koondumise, mis põhjustab laike.
Mitme{0}}kihi hajutamine:Lihtsalt ühe hajuti asetamisest LED-ide kohale ei piisa.
Esmane optika (valikuline):Individuaalne sekundaarne optika (nagu väikesed läätsed või reflektorid) iga LED-kiibi kohal võib aidata kujundada esialgset valgusvihku ja alustada segamisprotsessi.
Segamiskamber/kaugus:LED-plaadi ja primaarse hajuti vahel on kriitiline tühi ruum (või valgusjuhtplaat). See võimaldab erinevat värvi LED-ide footonitel ümber põrgata ja segunedaennetabab difuusorit.
Difuusori virn:Tavaliselt kasutatakse 2-3 kihti spetsiaalseid hajutavaid materjale:
Sügava tekstuuriga/struktureeritud difuusorid:Need hajutavad valgust tugevalt, purustades valgusvihu ja sunnivad intensiivselt segunema.
Kollimeerivad/holograafilised difuusorid:Võib aidata reguleerida valgusvihu nurka, aidates samal ajal ühtlust.
Lõplik sujuv hajuti:Tagab visuaalselt õmblusteta ühtlase pinna välimuse.
Mikro-objektiivimassiivid (MLA):Täiustatud paneelid võivad kasutada LED-massiivi kohal täpselt joondatud pisikeste läätsede kihti, et suunata valgus optimaalselt segamiskambrisse/hajutitesse.
Elektrooniline kalibreerimine ja kompenseerimine:Tarkvara sulgeb ahela.
Tehase kalibreerimine:Kõrgekvaliteedilised{0}}seadmed mõõdavad iga kanali tegelikku väljundit (x, y, Y või spektraalandmed) ja salvestavad kordumatuid kalibreerimiskoefitsiente MCU-s. See korrigeerib väiksemaid binning-variatsioone ja juhi tolerantsekinnitusvahendi kohta.
Termiline kompensatsioon:LED-i värviväljund nihkub veidi temperatuuriga (eriti sinine ja roheline). MCU püsivara jälgib temperatuuri (anduri kaudu) ja reguleerib dünaamiliselt PWM-i suhet, et säilitada sihtvärvipunkt.
Suletud-ahela tagasiside (harv, esilekerkiv):Mõned ülikvaliteetsed süsteemid sisaldavad väikeseid värviandureid, mis mõõdavad pidevalt väljundvalgust ja edastavad parandused reaalajas MCU-le.
Täpsemad juhtimisalgoritmid:MCU ei määra ainult staatilisi PWM-i tasemeid. See kasutab keerulisi algoritme, et teisendada sihtvärvid (nt CCT, toon/küllastus või konkreetsed xy-koordinaadid) iga kanali jaoks vajalikeks täpseteks PWM-väärtusteks, võttes arvesse kalibreerimisandmeid ja termilisi näitu. See tagab soovitud värvi täpse saavutamise.
3. Sujuva segavalguse saavutamine
Kui segate häälestatavat valget ja RGB-d, et luua segatud värv (nt soe valge õrna merevaigu varjundiga), säravad draiveri topoloogia ja juhtimisalgoritmid tõeliselt:
Sihtmärgi määratlus:Kasutaja valib põhivalge CCT (nt 3000K) ja soovitud RGB tooni (nt merevaigukollane).
Algoritmi töötlemine:MCU arvutab vajalikud intensiivsused:
Määrab CW ja WW LED-ide PWM suhte 3000K saavutamiseks.
Määrab R ja G (ja potentsiaalselt vähendatud B) LED-ide PWM suhted, et luua merevaigukollane.
Arvutab lõpliku väljundiaditiivselt segadesneed kaks valgusspektrit. See hõlmab põhivalge intensiivsuse veidi vähendamist ja arvutatud RGB intensiivsuse lisamist.
Draiveri täitmine:Jagatud kanali{0}}draiverid saavad värskendatud PWM-signaale kõigi 5 kanali jaoks korraga.
Optiline segamine:Segatud LED-massiivid ja keerukad difuusorid segavad kõigist aktiivsetest kanalitest tuleva valguse füüsiliselt üheks ühtlaseks soovitud toonitud valge valgusvihuks. Täpne sidumine tagab, et RGB massiivi merevaigukollane seguneb ennustatavalt 3000K valgega.
Järeldus: Tehnoloogia sümfoonia
Valge/RGB kahevärvilise paneeli{0}}allvalgusti võlu ei seisne mitte ühes komponendis, vaid mitme arenenud tehnoloogia harmoonilises integreerimises.Jagatud-kanalidraiveri arhitektuurid pakuvad olulisi sõltumatuid juhtimisteid. Täpne LED-ribastamine on värvide täpsuse aluseks. Mitmekihilised optilised difusioonisüsteemid, hoolikalt kavandatud LED-paigutused ja segamiskambrid on ühtluse füüsiliseks mootoriks.Lõpukskeerukas MCU püsivara koos kalibreerimise ja soojusjuhtimisega toimib intelligentse juhina,muutes kasutaja soovid täiuslikult teostatud valguseks. Just see keerukas sümfoonia võimaldab neil valgustitel pakkuda nii täpset funktsionaalset valgustust kui ka kütkestavaid dünaamilisi värve – kõike seda sujuvalt ühtlaselt paneelilt, millel pole kõrvalekaldeid ega ebaühtlaseid kohti. Kuna draiveri IC-d muutuvad võimsamaks ja optikateadus edeneb, võime hübriidvalgustuse tulevikus oodata veelgi suuremat täpsust ja kontrolli.
