DALI valgustuse juhtimine: täielik juhend
DALI (digitaalne adresseeritav valgustusliides) kujutab endast olulist edasiminekut valgustuse juhtimise tehnoloogias. Avatud, tootjast sõltumatu-standardina pakub see keerukat digitaalset juhtimist, säilitades samal ajal lihtsa installimise ja seadistamise. Sellest protokollist on saanud eelistatud valik äripindade, majutuskohtade ja suurte elamuprojektide jaoks, mis otsivad intelligentseid valgustuslahendusi.
DALI tehnoloogia mõistmine
DALI on kahe{0}}suunaline digitaalne sideprotokoll, mis on spetsiaalselt loodud hooneautomaatika valgustuse juhtimissüsteemide jaoks. Erinevalt traditsioonilistest ühesuunalistest{2}}juhtimismeetoditest võimaldab DALI kahesuunalist sidet kontrollerite ja üksikute valgustusseadmete vahel. See võimaldab mitte ainult käskude saatmist, vaid ka olekuvärskenduste ja diagnostikateabe vastuvõtmist igalt ühendatud seadmelt.
Protokoll sai alguse Tridonicu digitaalse jadaliidese täiustusest ja on arenenud rahvusvaheliseks standardiks (IEC 62386), mis tagab ühilduvuse tootjate ja tulevaste{1}}kindlate paigalduste vahel.
DALI süsteemide peamised eelised
Võrratu paindlikkus
DALI adresseeritav arhitektuur võimaldab individuaalselt juhtida kuni 64 seadet ühel siinil. Valgustusrühmi ja stseene saab tarkvara abil ümber konfigureerida ilma füüsilise ümberpaigutamiseta, mistõttu on see ideaalne muutuvate nõuetega ruumide jaoks.
Lihtsustatud paigaldus
Standardiseeritud kahe{0}}juhtmega siinisüsteem välistab keerulised juhtmestiku konfiguratsioonid. Paigaldajad ei pea paigaldamise ajal teadma lõplikku valgustuse paigutust, kuna adresseerimine ja rühmitamine toimub pärast füüsilist paigaldamist digitaalselt.
Avatud standardne ühilduvus
Tarnija{0}}neutraalse protokollina tagab DALI erinevate tootjate komponentide koostalitlusvõime. See hoiab ära tarnija lukustumise-ja tagab juurdepääsu konkurentsivõimelisele hinnale, säilitades samal ajal süsteemi terviklikkuse.
Põhjalik seire ja kontroll
Rajatiste haldurid saavad kasu üksikute seadmete oleku reaalajas-jälgimisest, mis võimaldab prognoositavat hooldust ja kiiret rikete tuvastamist. Energiatarbimise jälgimine ja automatiseeritud valgustusgraafikud suurendavad veelgi töötõhusust.
Skaleeritav arhitektuur
Alates ühe-ruumi paigaldusest kuni mitme-hoonekompleksini – DALI skaleerib vaevata. Mitu DALI siini saab ühendada võrku, et luua igas mahus projekti jaoks terviklikud valgustushaldussüsteemid.
Süsteemi komponendid ja arhitektuur
DALI bussi struktuur
Iga DALI-paigaldise selgrooks on selle kahe{0}}juhtmega siin, mis edastab nii toidet kui ka digitaalset sidet. See madalpingesiin-ühendab kõiki süsteemi komponente:
Juhtseade (LED-draiverid, liiteseadised)
Sisendseadmed (andurid, lülitid)
Rakenduste kontrollerid
Adresseerimisskeem
Iga DALI siini seade saab kordumatu aadressi (1-64), samas kui rühmi saab määratleda mitme seadme samaaegseks juhtimiseks. Edastuskäsud võivad vajaduse korral adresseerida ka kõiki siini seadmeid.
Juhtimisvalikud
DALI toetab erinevaid juhtimisliideseid:
Seinale{0}}kinnitatavad hämardid ja lülitid
Hõivatuse ja päevavalguse andurid
Tsentraliseeritud haldustarkvara
Integratsioon hooneautomaatika süsteemidega
Mobiili- ja veebipõhised{0}}liidesed
Paigaldamine ja konfigureerimine
Juhtmestiku lihtsus
Kahe{0}}juhtmesiini topoloogia vähendab oluliselt paigaldamise keerukust võrreldes tavaliste valgustuse juhtimissüsteemidega. Standardne madalpinge{2}}kaabel kulgeb seadmete vahel ahela-konfiguratsioonis ilma eriliste varjestusnõueteta.
Kasutuselevõtu protsess
Pärast füüsilist installimist toimub süsteemi konfigureerimine tarkvara kaudu:
Seadme adresseerimine ja tuvastamine
Grupiülesanne
Stseeni programmeerimine
Juhtseadmete kaardistamine
Süsteemi kontrollimine ja testimine
See digitaalne kasutuselevõtt võimaldab ruumivajaduse muutudes hõlpsat ümberkonfigureerimist, ilma et oleks vaja installatsioonis füüsilisi muudatusi.
Integreerimisvõimalused
Hooneautomaatikasüsteemid
DALI integreerub sujuvalt peamiste hoonehaldusplatvormidega, sealhulgas Lutron, KNX ja BACnet. See võimaldab valgustuse ühtset juhtimist koos HVAC-, turva- ja muude hoonesüsteemidega.
Hübriidkonfiguratsioonid
DALI kombineerimine teiste juhtimisprotokollidega võib optimeerida nii funktsionaalsust kui ka kulusid. Levinud integratsioonistsenaariumid hõlmavad järgmist:
DALI valgustuse juhtimiseks koos KNX-iga hoone üldiseks haldamiseks
RF juhtmeta laiendused moderniseerimiseks
IoT-platvormi ühenduvus pilvepõhiseks{0}}halduseks
Rakenduse stsenaariumid
Kaubandusbürood
Individuaalne tööruumi valgustuse juhtimine
Koosolekuruumi stseeni eelseaded
Koridori ja ühisruumide automaatika
Energiahaldus hõivatuse ja päevavalguse koristamise kaudu
Jaemüügikeskkonnad
Paindlik kauba esiletõstmine
Valgustuse hooajaline reguleerimine
Töötundide automatiseerimine
Energiakasutuse optimeerimine
Külalislahkuse kohad
Külalistetoa valgustusstseenid
Avalike alade meeleoluvalgustus
Restoranide ja baaride õhkkonna kontroll
Kogu rajatise{0}}valgustuse ajakava
Tööstusrajatised
Kõrge{0}}lahtri valgustsooni juhtimine
Hoolduse ajakava koostamine kasutusseire kaudu
Turva- ja turvavalgustuse integreerimine
Energiatarbimise jälgimine
Tehnilised andmed
Bussi pinge:16 V DC (nominaalne)
Maksimaalne seadmete arv bussi kohta:64 juhtseadme + 64 juhtseadet
Juhtmed:Standardne kahe-juhtmega siin, polaarsus-tundetu
Andmeedastuskiirus:1200 boodi
Kaabli pikkus:Maksimaalselt 300 meetrit bussi kohta
Toote juurutamine
InStyle LED pakub kõikehõlmavaid DALI lahendusi, sealhulgas:

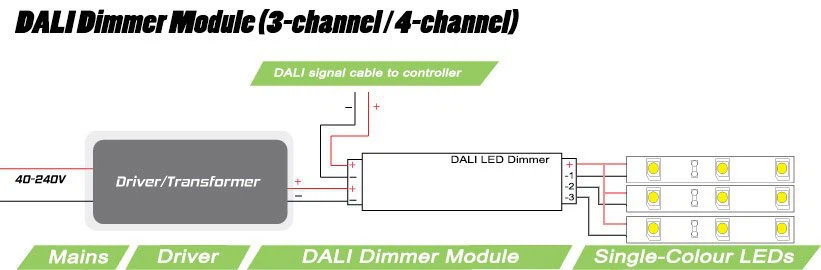

Ühe kanaliga{0}}DALI vastuvõtjad (võimsus 8A)
Mitme{0}}kanaliga DALI-kontrollerid (4 × 5A konfiguratsioon)
Seinale{0}}kinnitatavad hämardid ja liidesepaneelid
Süsteemi integreerimise komponendid
Tuleviku-kindel disain
DALI pidev areng tagab jätkuva asjakohasuse:
DALI-2 suurendab koostalitlusvõimet ja lisab uusi seadmetüüpe
Juhtmeta DALI valikud suurendavad paindlikkust moderniseerimisprojektide jaoks
IoT integreerimisvõimalused laienevad jätkuvalt
Kasvav tootjate kasutuselevõtt tugevdab ökosüsteemi
Järeldus
DALI esindab optimaalset tasakaalu keeruka valgustuse juhtimise ja praktilise teostuse vahel. Selle avatud standardne lähenemine koos tugevate digitaalsete võimaluste ja lihtsa paigaldusega muudab selle loogiliseks valikuks projektide jaoks, mis nõuavad usaldusväärset, skaleeritavat ja tulevast-kindlat valgustuse juhtimist.
Olenemata sellest, kas rakendate väikeses kontoris valgustuse põhijuhtimist või kavandate terviklikku hooneautomaatika strateegiat, pakub DALI tehnilist alust ja paindlikkust, et vastata nii praegustele vajadustele kui ka tulevastele väljakutsetele intelligentse valgustusdisaini vallas.
