Tagant-Valgus vs. serv-Valgus: kuidas teha õiget valikut?
LED-paneelivalguste ostmisel seisavad ostjad ja projekti töövõtjad sageli silmitsi kriitilise tehnilise ristteega:Serv-valgustatud või tagant-valgustatud (otse-valgustusega)?Mõlemad tehnoloogiad võivad pakkuda ühtlast pinnavalgusallikat, kuid valgustõhususes, elueas, paksuses, töökindluses ja pikaajalistes{0}}omamiskuludes on põhimõttelisi erinevusi. Vale valiku tegemine võib vaid kaks või kolm aastat hiljem tähendada kolletunud valgusjuhtplaadi, valendiku tugevat amortisatsiooni ja hüppeliselt kasvavaid hoolduskulusid. Õige valik tagab aga tõeliselt „installi-ja-unusta---kümneks aastaks“ energiasäästliku moderniseerimise-.
Selles artiklis selgitatakse põhjalikult erinevusi Back-Lit ja Edge-Lit LED paneelvalgustite vahel neljast mõõtmest – tehnilised põhimõtted, põhiparameetrid, tegelikud katseandmed ja rakendusstsenaariumid –, et aidata teil teha teaduslikku ja kulusäästlikku-otsust.
1. Tehniliste põhimõtete võrdlus: valguse tee määrab tulemuse
1.1 Edge-Paneeli valgustus
Edge{0}}valgustusega paneelivalguses on LED-kiibidpaigaldatud ainult raami neljale küljele. Valgus siseneb valgusjuhtplaadile (LGP) servadest. LGP põhjas on täpselt kujundatud laserpunktid või prinditud punktid. Kasutades täieliku sisemise peegelduse põhimõtet, murdub horisontaalselt liikuv valgus järk-järgult allapoole, seejärel pehmendatakse ja suunatakse läbi hajuti lehe ja heledust suurendavate kilede (BEF), et lõpuks moodustada ühtlane valgustuspind.
- Põhikomponendid:LED ribad (raamil) + valgusjuhtplaat (LGP) + hajuti + helkurkile + BEF.
- Eelised:Äärmiselt õhuke (tavaliselt 12–15 mm), klanitud välimus, sobib üliõhukeste süvistatavate või{3}}pindpaigaldiste jaoks.
- Puudused:Pikk optiline tee, märkimisväärne valguskadu; LGP on kuumuse ja UV-kiirguse mõjul aja jooksul altid kollaseks; rohkem komponente tähendab rohkem potentsiaalseid tõrkepunkte.
1.2 Tagant-valgustatud (otsene-valgustatud) paneeli tuled
Tagantvalgustusega{0}}paneelivalguses on LED-kiibidühtlaselt kogu paneeli tagaküljele. Valgus paistab otse alla ja selle homogeniseerib suure-hägususega hajuti.Valgusjuhtplaati (LGP) pole vaja.
- Põhikomponendid:LED-massiivi (täispind) + hajuti (valikuliselt koos mikroläätsedega).
- Eelised:Kõrgem valgusefektiivsus (pole LPG neeldumiskadu); kollaseks muutumise oht puudub (LGP puudub); ühtlane soojuse hajumine, pikem eluiga; lihtsam ehitus, madalam hind; säilitab suure valgusvoo isegi suurema võimsustaseme korral.
- Puudused:Veidi paksem (tavaliselt 25–35 mm), mida võib kaaluda üliõhukeste paigalduskeskkondade puhul.
Ühelauseline kokkuvõte:Edge-Lit taotleb "õhusust", samas kui Back-Lit taotleb "stabiilsust".
2. Põhiparameetrite võrdlus: laske andmetel rääkida
Kahe tehnoloogia tegelike erinevuste selgeks näitamiseks võrdleme tavaliste kaubamärkide (nt Benwei) Edge-Lit ja Back-Lit 2 × 2 jala (600 × 600 mm) paneeltulede tüüpilisi mõõdetud parameetreid. Andmed pärinevad toote spetsifikatsioonidest ja kolmanda osapoole LM-79 testiaruannetest.
| Parameeter | Servavalgustusega LED-paneelivalgusti | Taustvalgustusega (otsevalgustusega) LED-paneeli valgus |
|---|---|---|
| Tavaline võimsus (2 × 2 jalga) | 36–48W | 36–48W |
| Süsteemi valgustugevus (lm/W) | 90–110 lm/W | 140–160 lm/W |
| Kogu valgusvoog (tüüpiline 40 W) | ~3600–4400 lm | ~5600–6400 lm |
| Paksus | 12-15 mm | 25-35 mm |
| Kas valgusjuhtplaati (LGP) on kasutatud? | Jah (PMMA) | Ei (pole LGP) |
| Pikaajaline kollasuse oht | Jah (võib tekkida 2–3 aasta pärast) | Puudub (täielikult kõrvaldatud) |
| Ühtlikkus (U0) | Suurem või võrdne 0,8 | Suurem või võrdne 0,8 (sama hea) |
| Värviedastusindeks (CRI) | Ra Suurem või võrdne 80 | Ra suurem või võrdne 80 (saadaval kuni 90+) |
| UGR (Unified Glare Rating) | Vähem kui 19 või sellega võrdne | Väiksem või võrdne 19 (mõnedel mudelitel väiksem või võrdne 16) |
| Soojuse hajumise struktuur | Raami jahutusradiaator (soojus koondub servadele) | Täielik tagaplaadi jahutusradiaator (soojus jaotub ühtlaselt) |
| LED-kiipide arv | Vähem (40–80 kiipi) | Rohkem (120–200 kiipi) |
| Hinnatud eluiga | 30 000–40 000 tundi | Rohkem kui 50 000 tundi või sellega võrdne |
| Lumeni hooldus 3 aasta pärast | ~70%–80% (mõjutab kollasust) | 90% või suurem (LM-80 projektsioon) |
| Ühikuhind (sama võimsus) | Veidi kõrgem (täpne LGP-protsess) | Veidi madalam (lihtsustatud konstruktsioon) |
| Ühilduvad paigaldustüübid | Süvistatav, pinnapealne, riputatud | Peamiselt T-profiilvõrega lagede jaoks |
Põhiandmete tõlgendamine
① Tõhususe lõhe üle 40%
40 W juures edastab Edge-Lit paneel umbes 4000 lm, tagantvalgustusega paneel aga üle 6000 lm. See tähendab, et sama sihtvalgustuse saavutamiseks võimaldab Back-Lit teil kasutada vähem valgusteid või väiksemat võimsust, vähendades nii esialgseid hankekulusid kui ka pikaajalisi elektriarveid.
② Kollane: Edge-Lit paneelide "peidetud tapja".
Edge-Lit paneelide valgusjuhtplaat (tavaliselt PMMA) puutub pidevalt kokku LED-kiipide kuumuse ja sinise valguse kiirgusega, mis põhjustab polümeerahela katkemist ja oksüdeerumist. Tulemuseks on keskel või üle paneeli nähtavalt kollaseks. Kui kollasus ilmneb, halvenevad valgustugevus, värvustemperatuur ja CRI oluliselt jakahju on pöördumatu– kogu armatuur tuleb välja vahetada. Taustvalgustusega paneelidel, millel pole üldse LGP-d, on kollaseks muutumise oht null.
③ Erinevused eluea ja luumeni säilivuse osas
Taustvalgustusega paneelide puhul on LED-kiibid jaotatud ühtlaselt üle tagaplaadi ja soojus hajub kiiresti suure alumiiniumist tagaplaadiga, nii et iga kiip töötab madalamal ristmikutemperatuuril. Edge-Lit paneelides on kümned LED-kiibid tihedalt kitsale raamile pakitud, mille tulemuseks on väike soojuse hajumise ala, kõrge soojusvoo tihedus, kõrgem ühendustemperatuur ja valendiku kiirem amortisatsioon. LM-80 andmed näitavad, et taustvalgustusega disain võib pikendada L70 eluiga (aeg kuni 70% esialgsetest luumenitest) rohkem kui 30%.
3. Rakenduse stsenaariumi valiku juhend: milline tehnoloogia sobib teie projektiga?
Ükski tehnoloogia pole absoluutselt "parim" – ainult "kõige sobivam". Järgmine tabel annab selged soovitused kõige levinumate valgustusstsenaariumide kohta.
| Rakenduse stsenaarium | Soovitatav tehnoloogia | Põhjus | Märkmed |
|---|---|---|---|
| Kontor / avatud planeeringuga kontor | Taustvalgustusega | Kasutatakse 8-10 tundi päevas; vajab pikka eluiga, suurt efektiivsust, vähest hooldust. Back-Litil puudub kollaseks muutumise oht, kõrge valendiku säilivus – tõeliselt 5–10 aastat hooldusvaba. | Paksus kuni 30 mm sobib tavaliste võrega lagedega – paksus pole probleem. |

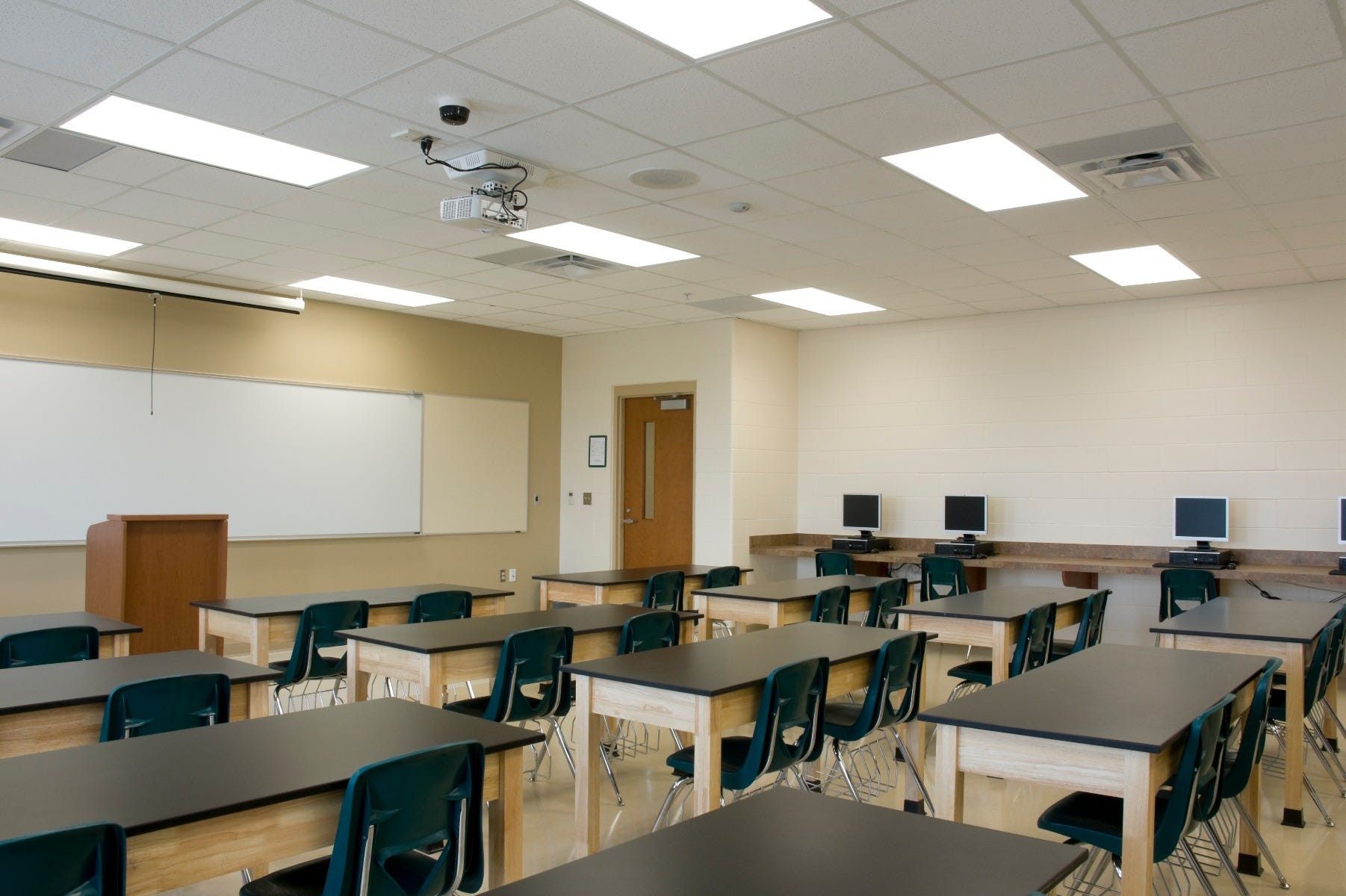

| Kooli klassiruumid | Taustvalgustusega | Äärmiselt pikad kasutustunnid, kõrged nõuded värvistabiilsusele ja värelusevabale tööle. Back-Lit on töökindlam ja väldib LGP kollaseks muutumisest põhjustatud värvitemperatuuri triivi. | Pimestamise veelgi vähendamiseks soovitage taustvalgustust, mille UGR on väiksem või võrdne 16. |
| Haiglad / puhtad ruumid | Taustvalgustusega | Meditsiinilised keskkonnad nõuavad pikaajalist värvi ühtlust ja kõrget CRI-d. Kollastumine mõjutaks oluliselt värviotsust diagnostikapiirkondades ja seda tuleb vältida. | Valige taustvalgustusega versioon, mille CRI on suurem või võrdne 90. |
| Jaekauplused / müügisaalid | Edge-Lit(kui esteetika on esmatähtis) võiTaustvalgustusega(kui kuluprioriteet on) | If the design requires a ultra‑thin profile (e.g., ≤15mm) flush with the ceiling, Edge‑Lit is the only option. If ceiling plenum depth >30 mm, taustavalgustus pakub paremat väärtust. | Märkus. Jaekauplused töötavad 12–14 tundi päevas, mis kiirendab Edge-Lit paneelide kollaseks muutumist. |
| Hotellide fuajeed / kõrgekvaliteedilised elamud | Edge-Lit | Äärmiselt kõhnuse (10–12 mm) ja rafineeritud välimuse poole püüdlev Edge-Lit saavutab tipptasemel välimuse "näha valgust, mitte kinnitust". | Valige esmaklassiline Edge-Lit koos UV-kindla PC valgusjuhtplaadiga või UV-vastaste lisanditega, et kollasust edasi lükata. |
| Laod / Töökojad / Maa-alused garaažid | Taustvalgustusega | Paksus on ebaoluline; vastupidavus, tõhusus ja hoolduskulud on kriitilised. Back-Lit'i kõrge efektiivsus ja pikk kasutusiga on peamised eelised. | Kasutage valgustite arvu vähendamiseks 48 W suure luumeniga versiooni. |
| Valitsuse/kooli pakkumisprojektid | Taustvalgustusega | Üha enam pakkumisdokumente (nt India CPWD standard, USA DLC nõuded) nõuavad selgesõnaliselt tõhusust, mis on suurem või võrdne 130 lm/W ja eluiga, mis on suurem või võrdne 50 000 tundi – millele Back-Lit vastab standardselt. Edge-Lit ei suuda sageli neid lävesid täita. | Kontrollige pakkumisdokumentides "LGP puudumist" või tõhususe läve klausleid. |
4. Levinud väärarusaamade selgitamine
1. eksiarvamus: "Edge-Lit on heledam kui tagantvalgustus."
Tegelikkus: Pigem vastupidi. Valgusjuhtplaadi neeldumis- ja hajumise kadude tõttu on Edge-Lit süsteemi efektiivsus tavaliselt 30–40 lm/W madalam kui Back-Lit. Sama võimsuse juures on Back-Lit oluliselt heledam.
2. eksiarvamus: "Edge-Litil on sama eluiga."
Tegelikkus: LGP kollasuse ja raami halva soojuse hajumise tõttu on Edge-Lit paneelide tegelik kasutusiga (periood, mille jooksul valguskvaliteet on vastuvõetav) sageli 30–50% lühem kui Back-Lit. Paljud Edge-Lit paneelid näitavad juba 2–3 aasta pärast ilmset kollasust ja luumeni amortisatsiooni.
3. eksiarvamus: "Taustvalgustus on liiga paks, et ruudustiku lakke mahutada."
Tegelikkus: standardsete T-profiilvõrega lagede sügavus on tavaliselt 50–80 mm. Taustvalgustusega 30 mm paksuse paneeli saab süvistada, ilma et see ulatuks laetasapinnast allapoole. Edge-Lit on vajalik ainult siis, kui disain nõuab minimalistliku välimuse jaoks paksust alla 15 mm.
4. eksiarvamus: "Edge-Lit on energiasäästlikum."
Tegelikkus: sama valgustuse saavutamiseks vajab Edge-Lit suuremat võimsust või rohkem valgustit, et see sobiks Back-Lit valgusvoo väljundiga. Seetõttu on Back-Litil eelis nii alg- kui ka tööelektrikulude osas.
6. Järeldus ja soovitused
| Võrdlusmõõde | Edge-Lit | Taustvalgustus (otsene valgustus) |
|---|---|---|
| Põhitehnoloogia | Valgusjuhtplaat + raam LED-ribad | Täispinna LED-massiivid + hajuti |
| Suurim eelis | Üliõhuke (12–15 mm) | Kõrge efektiivsusega (140–160 lm/W), ei kollaseks, pikk kasutusiga |
| Suurim miinus | Madalam tõhusus, kalduvus kollaseks, halb soojuse hajumine | Veidi paksem (25–35 mm) |
| Parim jaoks | Piiratud ruumiga tipptasemel dekoratiivsed rakendused | Kontorid, haridus, tervishoid, jaemüük, tööstus – kõige üldisemad rakendused |
| Pikaajaline kulu | Kõrgem (lühem asendustsükkel) | Madalam (pikk hooldusvaba periood) |
Viimane nõuanne:
- Eelistage taustvalgustustvälja arvatud juhul, kui paigaldusruumi paksus on rangelt piiratud (<20mm). Back‑Lit is superior in efficacy, lifespan, reliability, and long‑term cost – it is the first choice for commercial lighting retrofits and new projects.
- Kui Edge-Lit on vältimatu, valige kvaliteetne versioonUV-kindel, kollasuskindel PC valgusjuhtplaatjatõhustatud soojuse hajumine(nt paksendatud raami jahutusradiaator). Küsige tarnijalt LM-80 aruandeid ja kollaseks muutumise katseandmeid, et maksimeerida jõudluse halvenemise viivitust.
LED-paneelvalgustite kategoorias on "õhukus" visuaalne esteetika, kuid "stabiilsus" - kõrge efektiivsus, kollasuse puudumine, pikk kasutusiga - on tõeline tipptaseme mõõt. Loodame, et see võrdlev analüüs ja andmete tugi aitab teil teha järgmise valgustusprojekti jaoks õige ja kulutõhusa otsuse.
